Datos del producto:
Pago y Envío Términos:
|
Tipo: | Perforadora direccional horizontal, aparejo de Trenchless | Poder: | 194kw, motor diesel de Commins |
---|---|---|---|
Fuerza de la retirada: | 45T /450KN | Uso: | trench el método, poniendo los cables, línea del tubo, ingeniería horizontal de la precipitación, pr |
Certificado: | CE | Color: | Modificado para requisitos particulares |
Industrias aplicables: | Construcciones | Tamaño: | 7,2 (L) X 2,25 (w) X 2,45 (h) m |
Movimiento de alimentación: | los 3500m | ||
Alta luz: | Hydraulic Horizontal Drilling Equipment,HDD Horizontal Directional Drilling Machine,Hydraulic Horizontal Drilling Rig |

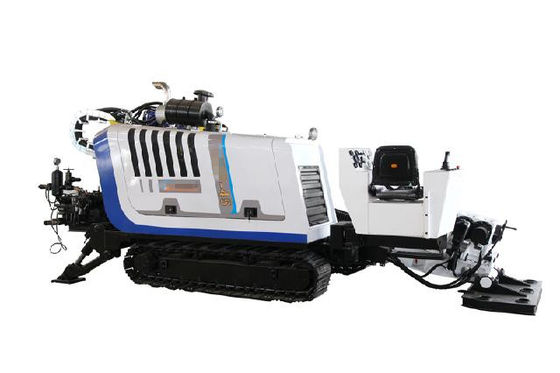

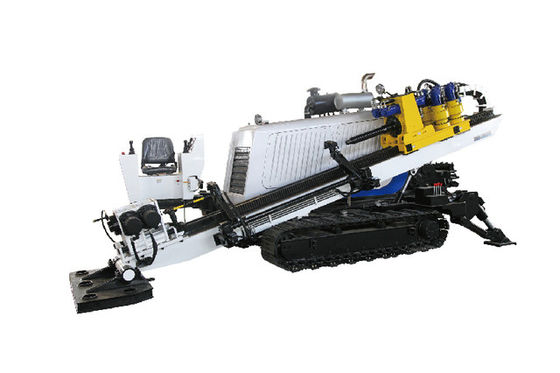

Plataformas de perforación direccionales horizontales hidráulicas TYZ-45
Características técnicas principales:
TYZ-45 el tipo plataforma de perforación direccional trenchless ha avanzado y estructura simple, eficacia alta y temperatura de aceite baja. Los componentes hydráulicos, el motor y la bomba de fango principales se seleccionan de productos famosos nacionales y extranjeros de la marca. La máquina principal adopta las pistas de acero y los zapatos de goma, que es conveniente para caminar en toda clase de caminos. Puede asegurarse de que la plataforma de perforación sea conveniente preparar el taladro dentro de la gama completa del ángulo de la perforación, la plataforma de perforación tiene buena estabilidad, y la forma total es hermosa.
1. El aparejo adopta el concepto de diseño del palo corto, que es ligero en peso y cómodo actuar. Utiliza teledirigido atada con alambre para caminar. Las piezas favorables principales son productos bien conocidos en el país y en el extranjero.
2. El motor diesel de Cummins EFI ofrece la emisión baja y de poco ruido. Con el uso de la tecnología del control internacionalmente avanzado, es no sólo más conveniente para la construcción urbana, pero también minimiza el consumo de energía del aparejo bajo condiciones sin carga.
3. La cabeza del poder es girada por cuatro motores, con el esfuerzo de torsión grande y la función stepless de dos etapas de la regulación de la velocidad.
4. El de vaivén de la cabeza del poder es conducida por un cuatro-motor equipado de un reductor, una transmisión de estante y del piñón, buena estabilidad y eficacia alta.
5. La bomba de fango está bajo la forma de impulsión hidráulica y velocidad variable mecánica, que pueden ajustar fexiblemente la presión y el volumen de la bomba.
6. La pista adopta la pista de acero y los zapatos de goma, que pueden llevar la alta carga y caminar en los diversos caminos.
7. Las herramientas de perforación favorables completas, usando el tubo de taladro de φ83×3000mm, y se pueden modificar para requisitos particulares según exigencias del consumidor.
Especificaciones técnicas principales:
ARTÍCULO |
Especificación |
Motor |
Commins 6CTA8.3-C260 194KW (2200r/min) |
Fuerza de vaivén |
450KN |
Esfuerzo de torsión |
16000N·m |
Velocidad giratoria del eje |
0-48/0-96r/min |
Sistema del empuje/de la retirada |
Estante y piñón |
Movimiento de alimentación |
los 3500m |
Diámetro de agujero experimental |
φ170 |
Ángulo de la perforación |
8-20° |
Presión del sistema hydráulico |
20MPa |
Flujo máximo de la bomba de fango |
450/600 l/min (opcional) |
Presión máxima de la bomba de fango |
8MPa |
Tamaño de Rod |
φ83 X 3000m m |
Velocidad que camina |
1.5-3Km/h |
Tamaño |
7,2 (L) X 2,25 (w) X 2,45 (h) m |
Peso |
11T |
